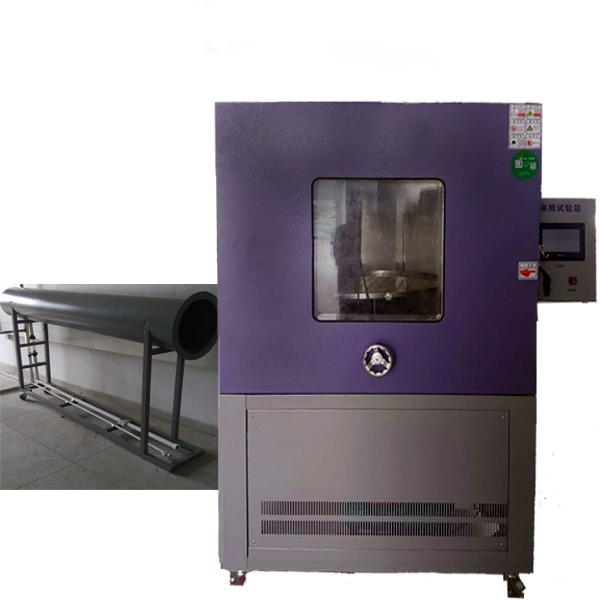

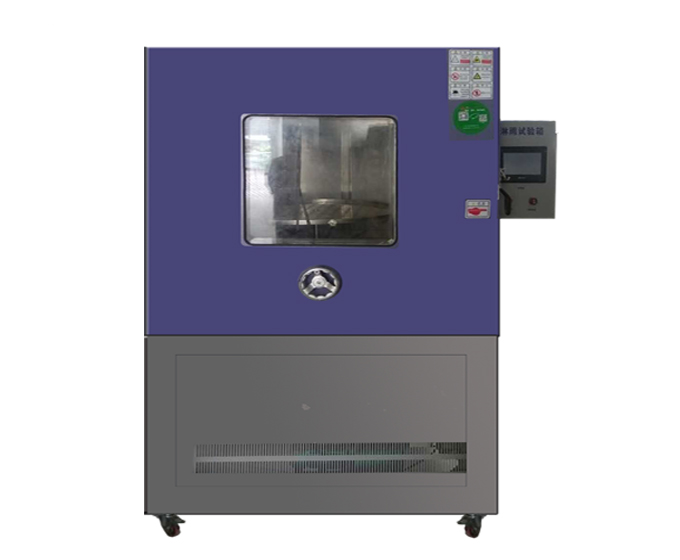

防水试验箱IPX5-6
产品用途：
淋雨箱适用于：
电器、电子、LED、光伏、太阳能、纳米银丝、TP、灯具、户外照明、LED模块、液晶屏、电容屏、外部照明、信号装置及汽车灯具外壳防护，
能够提供逼真的模拟电子产品及其元器件在运输和使用期间可能受到的淋水和喷淋试验等各种环境。以达到检测各种产品的防水性能。
本机符合国标IP防护等级装置中的：
IPX1、IPX2、IPX3 、IPX4、IPX5、IPX6的等级。
| 技术规格： | ||
| 产品名称 | 喷水 / IP防水等级试验装置 | |
| 产品型号 | YP-FS-IPX1-6 | |
| 试验功能 | IPX1、IPX2、IPX3、IPX4、IPX5、IPX6喷水试验 | |
| 满足试验标准 |
IEC 60068-2-18 Test R and guidance:Water IEC60529:2001外壳防护等级 GB4208-2008外壳防护等级 GB2423 试验R：水试验方法和导则 GJB150.8A-2009淋雨试验程序Ⅲ |
|
| 试验限制 |
a，易燃、爆炸、易挥发性物质试样的试验及储存； b，腐蚀性物质试样的试验及储存； c，生物试样的试验或储存； d，强电磁发射源试样的试验及储存。 |
|
| <一>，IPX1淋雨试验 | ||
| 方法名称 | 垂直滴水试验 | |
| 试验设备 | 滴水试验装置 | |
| 试样放置 |
按试样正常工作位置摆放在以 1r/min的旋转样品台上，样品 顶部至滴水口的距离不大于200 mm |
|
| 试验条件 | 滴水量为10.5mm/min | |
| 持续时间 | 10min | |
| <一>，IPX2淋雨试验 | ||
| 方法名称 | 倾斜15°滴水试验 | |
| 试验设备 | 滴水试验装置 | |
| 试样放置 | U@{CPR9UTRQ_H}NVFAB60 |
使试样的一个面与垂直线成15° 角，样品顶部至滴水口的距离不 大于200mm，每试验完一个面后， 换另一个面，共四次。 |
| 试验条件 | 滴水量为30.5mm/min | |
| 持续时间 | 4*2.5min(共10min） | |
| <一>，IPX3、IPX4淋雨试验 | ||
| 工作室尺寸 | 1500×1500×2000mm（D×W×H） | |
| 试验台面积 | Ø400mm | |
| 管孔规格 | 孔数25个 | |
| 摆管喷水孔径 | Ø 0.4mm (定货时说明) | |
| 喷水孔间距 | 50mm；（可根据客户要求调整） | |
| 喷水环半径 | 200mm/12孔 400mm/ 25孔 600mm/37孔 800mm/ 50孔 1000mm/62孔 | |
| 喷水管内径 |
ND{LBE9D-7XA@98G4}JQ |
Ø16mm |
| 摆管摆角幅 | 45°～320°可设定 | |
| 摆速调节 | 0～20次可设定 | |
| 淋雨水压 | 约80Kpa | |
| 水流供水量 | 根据IPX3、IPX4调节 | |
| 试验台转速 | １～10r/min. | |
| <一>，IPX5、IPX6喷水试验 | ||
| 冲水头规格 | IPX5喷嘴内径：6.3mm IPX6喷嘴内径：12.5mm (喷头各一支) | |
| 水流量 | IPX5：12.5±0.625L/min(6.3mm喷嘴) IPX6：100±5L/min(12.5mm喷头) | |
| 水压 | 100Kpa（可调）根据流量而定 | |
| 水流量 | IPX5：12.5L /min IPX6：100L/min （可调） | |
| 冲水距离 | 250cm～300cm(从冲水头到样品的距离) | |
| 试验时间 | 自由设置 | |
| 样品试验台 | 同IPX5/IPX6样品试验台共享 | |
| 控制方式 | 采用数显表控制，根据试验要求自动控制。 | |
| 试验方式 | PNO5C%Z-HK{NTW$SOY67{N | 台式冲水 |
| <二>、控制系统: | ||
| 控制方式 | 采用数显表控制，根据试验要求设置参数，自动控制。 | |
| 运行方式 | IPX1、 IPX2、IPX3、 IPX4、IPX5 、 IPX6独立控制， 手动运行。 | |
| 控制功能 | IPX1、 IPX2滴水试验IPX3、 IPX4淋雨试验IPX5/IPX6冲水试验 | |
| <三>、IP试验装置结构： | ||
| IP试验装置由喷水试验装置、供水装置、样品试验台、控制柜组成。 | ||
| 1，水路系统 | ||
| 水路系统由水箱、水泵、内部循环管路系统等组成，IPX1、 IPX2、 IPX3、 IPX4、IPX5 、 IPX6共享一套水路系统。 | ||
|
||
| 1.2，水泵：水泵采用高压不锈钢水泵，保证试验循环水压力和流量，水泵安装在IP试验装置的侧面，进出口两端设置活接头，便于更换和维修。 | ||
|
1.3，内部循环管路系统： 1.3.1，内部循环管路系统上配置有水质过滤器、玻璃流量计、压力表、排水阀；过滤器，压力表可直接观察; 1.3.2，过滤器、压力表及玻璃流量计处设置活接，方便更换； 1.3.3，水流量通过玻璃流量计控制，自控回流水路设计调节供水流量及保证水泵安全运行； 1.3.4，内部循环管路及连接件均采用SUS304不锈钢材质，保证试验所需水质要求。 |
||
| 3，控制柜 | ||
|
3.1，控制柜采用304不锈钢板制作； 3.2，控制柜采用防水保护，以免发生漏电事故。 |
||
| <四>、安全保护装置 : | ||
| 1，具备试验装置工作异常声光报警装置； | ||
| 2，具备水路安全保护装置； | ||
| 3，具备电源相序缺相、电源异常报警、漏电、短路、断路保险装置； | ||
| 4，总电源开关具有漏电保护功能； | ||
| 5，具备电机过热、过载报警装置，具备缺水、低水位报警装置； | ||
| 6，试验装置供气系统前端配有压力调节装置。 | ||
| <五>、工作条件: | ||
| 1，供水:生活饮用水 | ||
| 2，供水管：￠20mm 水流量：≥1T/h | ||
| 3，排水管：￠25mm | ||
| 6，供电电源：AC380V±10%/50Hz/2.5KW，三相五线 | ||
| 7， 场地：水泥地面，排水地沟（详细要求见设计图），承重1T/m2 | ||
| 8， 墙体：砖结构 | ||
